Betriebsfälle-Analyse

Ziele

• Vermeidung Überdimensionierung der Wärme- und Kältebereitstellung
• Vermeidung von starken Teillastbetrieb der Wärme- und Kältebereitstellung durch transparente Darstellung der Häufigkeit einzelner Betriebsfälle
• Unterstützung
  • bei der Aufteilung der Anlagengrößen (kaskadisches System) bzw. Vorhaltung von Platzreserven
  • bei der Auswahl von Spitzenlastsystemen
• Erstellung von Betriebsstrategien der Wärme- und Kältebereitstellung in einer frühen Planungsphase (Entwurf)
• Vermeidung Errichtung von nicht erforderlichen Anlagenteilen der Wärme- und Kältebereitstellung
• Identifikation von ineffizienten Betriebszuständen
• Betriebskostenanalyse unterschiedlicher Varianten zur Wärme- und Kältebereitstellung
• Evaluierung ausgeglichener Betrieb Erdsondenanlage

Methode

• Leistungsanalyse der Wärme- und Kältebereitstellung für 20-25 Betriebspunkte anstelle von 2 Betriebspunkten (Normaußentemperatur Winter/Sommer)
• Max. Wärme- und Kälteleistungen für Raumheizung-/kühlung sowie Heiz- und Kühlregister der Lüftungsanalgen von HKLS Technischen Bericht/Schemata bzw. Gebäudesimulation (=näher an realen Verhalten)
• Verlauf erforderlicher Wärme- und Kälteleistungen für 20-25 Betriebspunkte über Referenzprojekte bzw. Gebäudesimulation (=näher an realen Verhalten)
• Berechnung erforderliche Leistungen für Heizregister und Kühlregister der Lüftungsanalgen für 20-25 Betriebspunkte über hx-Diagramme
• Graphische Gegenüberstellung der erforderlichen Wärme- und Kälteabgabe zur geplanten Wärme- und Kältebereitstellung in kumulierten Jahresdauerlinien für 20-25 Betriebspunkten in unterschiedliche Temperaturniveaus
  • Niedertemperatur-Wärme (NT-Wärme) z.B.: 45°C/35°C
  • Hochtemperatur-Wärme (HT-Wärme) z.B.: 80°C/40°C
  • Niedertemperatur-Kälte (NT-Kälte) z.B.: 6°C/12°C
  • Hochtemperatur-Kälte (HT-Kälte/Free-Cooling) z.B.: 16°C/20°C

Schritte

• Definition des Klimadatensatzes (Referenzklima/Extremklima)
• Definition der Betriebszeiten für die Betriebsfälle
• Definition der Gleichzeitigkeit

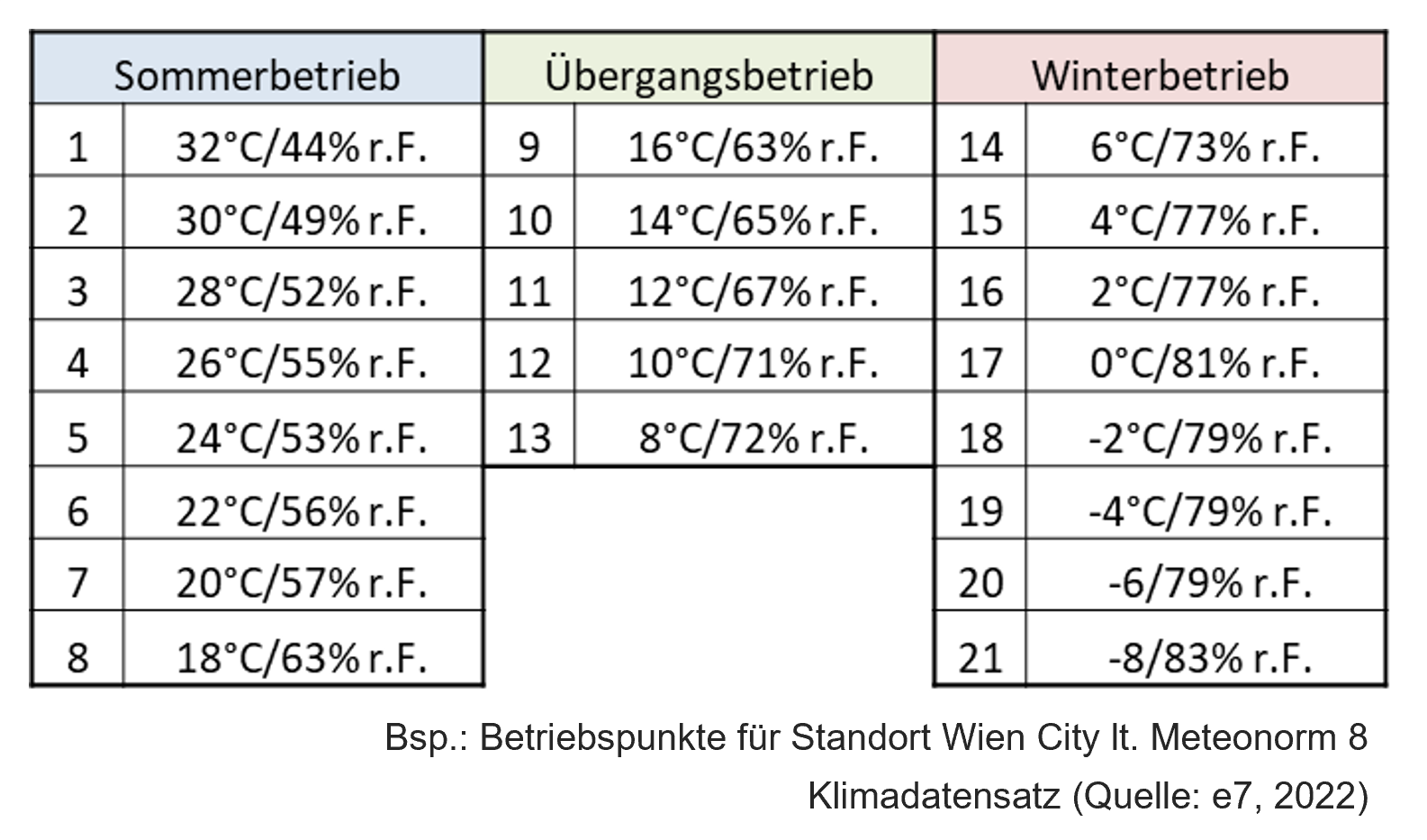

• Unterteilung Betriebsfälle nach Saison
  • Sommerbetrieb (Außentemperatur z.B.: 18°C bis 34°C)
  • Übergangsbetrieb (Außentemperatur z.B.: 8°C bis 18°C)
  • Winterbetrieb (Außentemperatur z.B.: -8°C bis 8°C)
• Untersuchung der erforderlichen Einschaltzeiten der geplanten Kälte- und Wärmebereitstellung (inkl. Wärme- und Kältequelle)
• Empfehlungen (Gesamt-Dimensionierung, Aufteilung der Anlagen anhand der häufigsten Betriebsfälle, Speichermanagement, Hydraulik, Regelstrategien,...)
